Suivi de ligne¶

Importation des modules¶

import numpy as np
import cv2
import sys
from mrpiZ_lib import *

Parametres globaux¶

# image size
WIDTH = 640
HEIGHT = 480

# turn coeff
COEFF = 0.05
# base robot speed in straight line
SPEED = 30

Activation de la caméra¶

Pour améliorer les performances, la résolution est réduite à 640 pixels en largeur et 480 en hauteur.

video_capture = cv2.VideoCapture(0)
video_capture.set(3, WIDTH)
video_capture.set(4, HEIGHT)

Boucle principale¶

La boucle principale va fonctionner à l’infini, pour l’arrêter il faudra appuyer sur CTRL+C.

try:
    while(True):

Capture de l’image¶

Première étape, on commence par capturer une image.

# Capture the frames
ret, frame = video_capture.read()

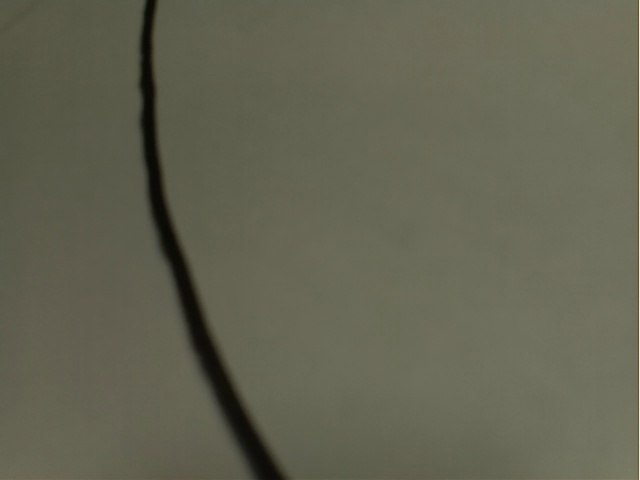

Voici un exemple d’image capturée:

Suppression de la partie haute¶

Pour améliorer les performances, on ne va garder que la partie basse de l’image:

# Crop the image
# Keep the 100 lower pixels
crop_img = frame[379:480, 0:640]

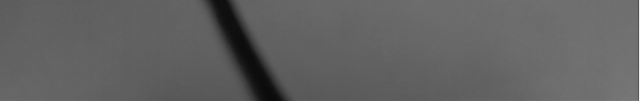

Niveaux de gris¶

Ensuite on passe l’image en niveaux de gris:

# Convert to grayscale
gray = cv2.cvtColor(crop_img, cv2.COLOR_BGR2GRAY)

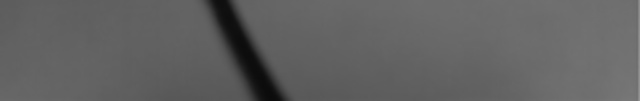

Flou¶

Un filtre afin de rendre flou les lignes de l’image est appliqué, il permet de rendre plus efficace les étapes suivantes:

# Gaussian blur
blur = cv2.GaussianBlur(gray,(5,5),0)

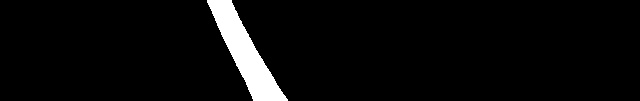

Seuillage¶

Ensuite on va filtrer les parties claires de l’image pour ne garder les parties noires, pour cela, un filtre de seuillage est appliqué:

# Color thresholding
ret,thresh = cv2.threshold(blur,60,255,cv2.THRESH_BINARY_INV)

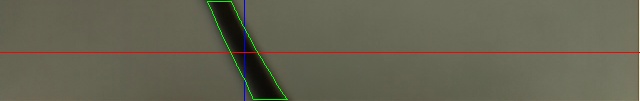

Détection de contours¶

Ensuite, on va utiliser openCV pour détecter les contours:

# Find the contours of the frame
contours,hierarchy = cv2.findContours(thresh.copy(), 1, cv2.CHAIN_APPROX_NONE)

Extraction du plus gros contour¶

Il nous faut ensuite extraire la ligne la plus large trouvée afin d’éliminer les fausses détections:

# Find the biggest contour (if detected)
if len(contours) > 0:
    c = max(contours, key=cv2.contourArea)
    M = cv2.moments(c)

    # Skip to avoid div by zero
    if int(M['m00']) == 0:
        continue

Calcul du milieu de la ligne¶

Une fois les contours de la ligne détectée, on calcul le centre de la ligne, c’est la que l’on veut que le robot aille:

# Get the line center
cx = int(M['m10']/M['m00'])
cy = int(M['m01']/M['m00'])

Contrôle des moteurs¶

Une correction proportionnelle à la différence entre la position de la ligne et le milieu de l’image est calculée. Les moteurs sont ensuite commandés pour ralentir un des moteurs et accélérer l’autre, ceci afin de faire tourner le robot en direction du centre de la ligne.

delta = COEFF * (cx - 320)
motorRight(0, SPEED - delta)
motorLeft(0, SPEED + delta)

Clavier¶

Enfin, deux lignes de code permettent d’arrêter le robot quand on appuie sur CTRL+C.

except KeyboardInterrupt:
    stop()
